CF雙端多針圓形引線法蘭
CF雙端多針圓形引線法蘭
Multi-Pin Circular Feedthroughs (MPC)
這些多針儀器引線在空氣側具有圓形卡口鎖定連接器，在真空側具有壓接銷。
電壓(V):1000
電流(A):5/PIN
導體數量:3;6;10;19;32;41;
導體材質:鍍金不銹鋼
絕緣體材料:微晶玻璃
法蘭安裝：CF35;CF50
真空應用 高真空；超高真空
CF金屬密封溫度范圍：-269°C 至 450°C
最高升溫頻率:25℃/分鐘
電纜連接器溫度范圍 ：-55°C 至200°C
付合MIL-C-26482電連接器芯譜標準
可提供2D\3D模型，接受非標定制，如有需求可咨詢銷售工程師。
備注:
標注的技術參數會受到各種條件制約，如材料特性、機械設計操作環境等。
所有電氣額定值均基于一側在干燥大氣環境中，另一側在＜ 1 x 10 -4 Torr 的真空環境中運行。
所有3D模型以及我們型錄中顯示或列出的任何尺寸均不包括制造公差，僅供參考

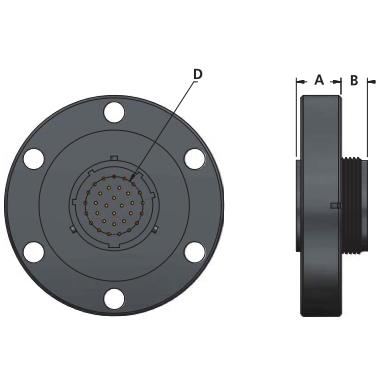

- 尺寸參數
